Laboratorio con Firewall en Proxmox

En esta práctica vamos a configurar dos máquinas Ubuntu Linux, una será el cliente y la otra actuará como Firewall.

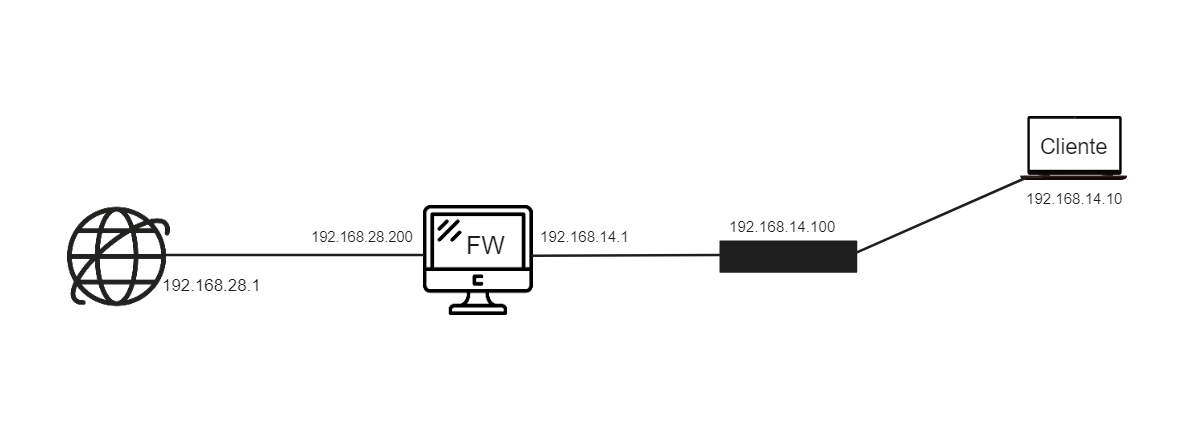

Esquema de la práctica

El esquema consiste en:

Una máquina que servirá de Firewall que será un contenedor Ubuntu en nuestro servidor Proxmox con dos tarjetas de red, la externa tendrá la IP 192.168.28.200 y la interna la IP 192.168.14.1.
Dentro de la red también habrá un dispositivo Switch con la IP 192.168.14.100.
Un cliente que será otro contenedor Ubuntu y tendrá la IP 192.168.14.10.

Creando Switch en Proxmox

Nos dirigimos a nuestro nodo principal y a System > Network, pulsamos en create y a Linux Bridge.

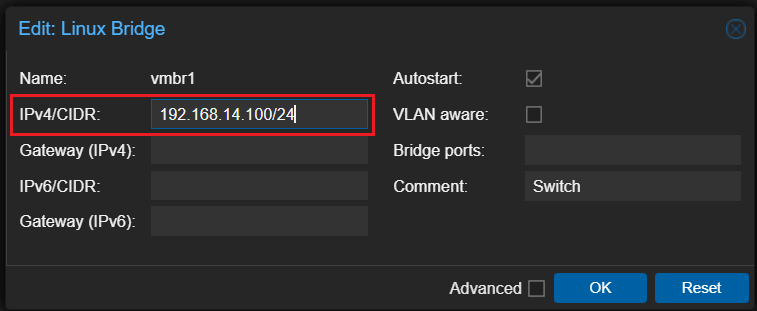

Y le asignamos la IP 192.168.14.100.

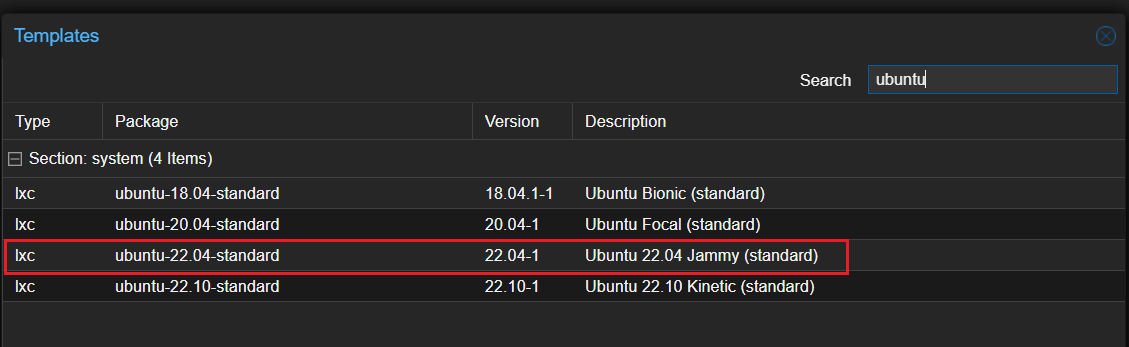

Nos dirigimos a nuestro “Storage” del nodo principal y nos descargamos una versión de Ubuntu, en mi caso me he descargado la Ubuntu 22.04 Jammy.

Una vez creado los contenedores, vamos a ver su configuración de red.

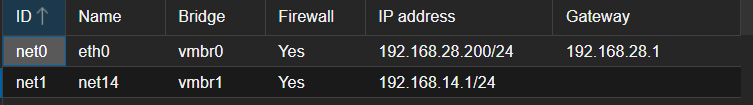

Configuración de red del contenedor Firewall

Configuración de red del contenedor UbuntuCliente

Probando conectividad en las máquinas

Una vez arrancados los dos contenedores, vamos a empezar por hacer ping desde ClienteUbuntu hasta el Switch que tiene la IP 192.168.14.100.


root@ClienteUbuntu:~# ping -c 4 192.168.14.100
PING 192.168.14.100 (192.168.14.100) 56(84) bytes of data.
64 bytes from 192.168.14.100: icmp_seq=1 ttl=64 time=0.058 ms
64 bytes from 192.168.14.100: icmp_seq=2 ttl=64 time=0.048 ms
64 bytes from 192.168.14.100: icmp_seq=3 ttl=64 time=0.063 ms
64 bytes from 192.168.14.100: icmp_seq=4 ttl=64 time=0.044 ms

--- 192.168.14.100 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3075ms
rtt min/avg/max/mdev = 0.044/0.053/0.063/0.007 ms
root@ClienteUbuntu:~#

También comprobaremos que existe conectividad entre ClienteUbuntu y las dos patas del Firewall, que sus IPs son 192.168.14.1 y 192.168.28.200.


root@ClienteUbuntu:~# ping -c 2 192.168.14.1
PING 192.168.14.1 (192.168.14.1) 56(84) bytes of data.
64 bytes from 192.168.14.1: icmp_seq=1 ttl=64 time=0.052 ms
64 bytes from 192.168.14.1: icmp_seq=2 ttl=64 time=0.050 ms

--- 192.168.14.1 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1002ms
rtt min/avg/max/mdev = 0.050/0.051/0.052/0.001 ms

root@ClienteUbuntu:~# ping -c 2 192.168.28.200
PING 192.168.28.200 (192.168.28.200) 56(84) bytes of data.
64 bytes from 192.168.28.200: icmp_seq=1 ttl=64 time=0.050 ms
64 bytes from 192.168.28.200: icmp_seq=2 ttl=64 time=0.083 ms

--- 192.168.28.200 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1024ms
rtt min/avg/max/mdev = 0.050/0.066/0.083/0.016 ms
root@ClienteUbuntu:~#

La máquina Firewall tiene conectividad con la máquina ClienteUbuntu, también con el Switch, y conectividad con el exterior.


root@Firewall:~# ping -c 2 192.168.14.10
PING 192.168.14.10 (192.168.14.10) 56(84) bytes of data.
64 bytes from 192.168.14.10: icmp_seq=1 ttl=64 time=0.078 ms
64 bytes from 192.168.14.10: icmp_seq=2 ttl=64 time=0.050 ms

--- 192.168.14.10 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1003ms
rtt min/avg/max/mdev = 0.050/0.064/0.078/0.014 ms

root@Firewall:~# ping -c 2 192.168.14.100
PING 192.168.14.100 (192.168.14.100) 56(84) bytes of data.
64 bytes from 192.168.14.100: icmp_seq=1 ttl=64 time=0.066 ms
64 bytes from 192.168.14.100: icmp_seq=2 ttl=64 time=0.049 ms

--- 192.168.14.100 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1001ms
rtt min/avg/max/mdev = 0.049/0.057/0.066/0.008 ms

root@Firewall:~# ping -c 2 8.8.8.8
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=248 time=12.6 ms
64 bytes from 8.8.8.8: icmp_seq=2 ttl=248 time=14.7 ms

--- 8.8.8.8 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1002ms
rtt min/avg/max/mdev = 12.583/13.647/14.712/1.064 ms
root@Firewall:~#

Configuración y activación de Iptables

El siguiente paso será configurar y activar Iptables, pero antes de nada, ¿Qué carajos es Iptables?

Iptables básicamente es un programa que viene por defecto en sistemas Linux y nos permite configurar el firewall o cortafuegos.

Antes de nada vamos a hacer una configuración previa.

Listamos las interfaces que tiene nuestra máquina Firewall en la ruta /sys/class/net/.

rootFirewall:~# ls /sys/class/net/
eth0  lo  net14
root@Firewall:~# @

Ahora vamos a habilitar el reenvío de paquetes en el Firewall, para que actue como Router. Se hace con el siguiente comando:

root@Firewall:~# echo 1 > /proc/sys/net/ipv4/ip_forward
root@Firewall:~#

Ahora si hacemos ping desde la máquina ClienteUbuntu hacia una máquina de nuestra red local, debería funcionar.


root@ClienteUbuntu:~# ping -c 2 192.168.28.108
PING 192.168.28.108 (192.168.28.108) 56(84) bytes of data.
64 bytes from 192.168.28.108: icmp_seq=1 ttl=64 time=158 ms
64 bytes from 192.168.28.108: icmp_seq=2 ttl=64 time=56.4 ms

--- 192.168.28.108 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1001ms
rtt min/avg/max/mdev = 56.433/107.326/158.220/50.893 ms
root@ClienteUbuntu:~#

Pero esto que hemos hecho no se queda de forma permanente, cuando reiniciemos el sistema dejará de funcionar.

Para ello, debemos editar el fichero /etc/sysctl.conf y descomentar la línea que pone #net.ipv4.ip_forward=1

Para aplicar la configuración que acabamos de hacer vamos a usar el comando sudo sysctl -p /etc/sysctl.conf

sudo sysctl -p /etc/sysctl.conf

Ahora si, pasamos a configurar Iptables.

Listamos las reglas que tiene Iptables actualmente:


root@Firewall:~# iptables -L -nv
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination

Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination

Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
root@Firewall:~#

Por último vamos a agregar una regla para que la máquina ClienteUbuntu tenga acceso a internet.


root@Firewall:~# iptables -t nat -A POSTROUTING -s 192.168.14.0/24 -o eth0 -j MASQUERADE
root@Firewall:~#

MASQUERADE permite que la red 192.168.14.0 tenga enmascaramiento y tenga una IP válida para salir al exterior.

Si hacemos ping a la IP de google (8.8.8.8) funciona correctamente.


root@ClienteUbuntu:~# ping -c 2 8.8.8.8
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=247 time=11.1 ms
64 bytes from 8.8.8.8: icmp_seq=2 ttl=247 time=10.7 ms

--- 8.8.8.8 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1001ms
rtt min/avg/max/mdev = 10.696/10.897/11.099/0.201 ms
root@ClienteUbuntu:~#

Guardar configuración de Iptables

Todos los cambios realizados en Iptables se borrarán una vez reiniciemos la máquina Firewall, así que vamos a aprender como podemos guardar todos los cambios.

Instalamos el paquete iptables-persistent (Cuando nos pregunte Save current IPv4/IPv6 rules? le damos a Yes)


root@Firewall:~# apt install iptables-persistent -y
Reading package lists... Done
Building dependency tree... Done
Reading state information... Done
iptables-persistent is already the newest version (1.0.16).
0 upgraded, 0 newly installed, 0 to remove and 117 not upgraded.
root@Firewall:~#

Guardamos la configuración con este comando:

root@Firewall:~# netfilter-persistent save
run-parts: executing /usr/share/netfilter-persistent/plugins.d/15-ip4tables save
run-parts: executing /usr/share/netfilter-persistent/plugins.d/25-ip6tables save
root@Firewall:~#

Si reiniciamos la máquina, nuestras reglas de Iptables seguirán como estaban configuradas.

Y aquí da por finalizado el laboratorio, muchas gracias por leer el post, nos vemos en el próximo :)
